Пример маркировки: ОГКф(60)-5,0-02-190-150-4х20-ц
ОГКф – опора граненая коническая (круглый фланец) 60 – верхний диаметр опоры 5,0 – габаритная высота опоры 02 – внутренний способ подвода питающего кабеля (воздушный подвод питающего кабеля в опорах данного вида не допускается) 190 – межцентровое расстояние отверстий стыковочного фланце 150 – межцентровое расстояние отверстий стыковочного фланце 4 – количество отверстий стыковочного фланца 20 – диаметр отверстий стыковочного фланца ц – покрытие методом горячего цинкования по ГОСТ 9.307-2021. по – покрытие методом порошкового окрашивания по ГОСТ цпо – покрытие методом горячего цинкования + порошковое | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|

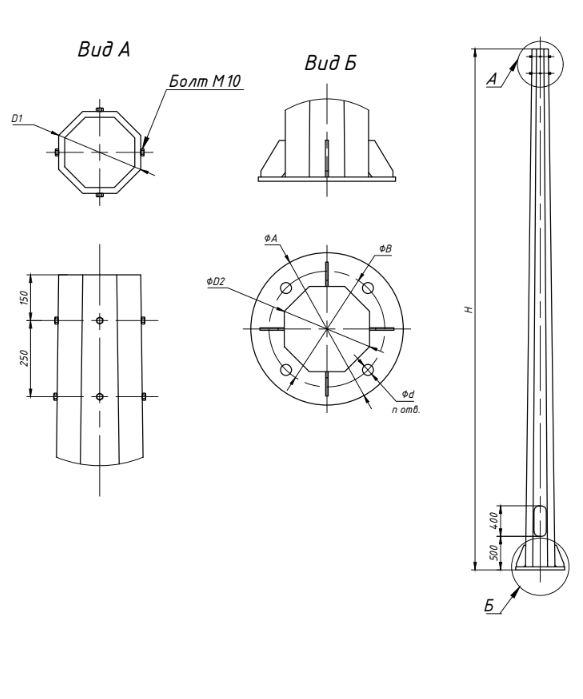

| Название | Параметры опоры | |||||||||
| Масса | Ф | H | D1 | D2 | d | n | A | B | ||
| RAD-ОГКф(60)-5,0-02-190-150-4х20 | 32 | Ф1 | 5000 | 60 | 110 | 20 | 4 | 190 | 150 | Добавить в корзину |
| RAD-ОГКф(60)-6,0-02-240-190-4х24 | 40 | Ф1 | 6000 | 60 | 120 | 24 | 4 | 240 | 190 | Добавить в корзину |
| RAD-ОГКф(60)-7,0-02-240-190-4х24 | 51 | Ф2 | 7000 | 60 | 130 | 24 | 4 | 240 | 190 | Добавить в корзину |
| RAD-ОГКф(60)-8,0-02-240-190-4х24 | 77 | Ф2 | 8000 | 60 | 140 | 24 | 4 | 240 | 190 | Добавить в корзину |
| RAD-ОГКф(60)-9,0-02-270-220-4х24 | 91 | Ф2 | 9000 | 60 | 150 | 24 | 4 | 270 | 220 | Добавить в корзину |
| RAD-ОГКф(76)-10,0-02-340-280-4х28 | 125 | Ф4 | 10000 | 76 | 176 | 28 | 4 | 340 | 280 | Добавить в корзину |
| RAD-ОГКф(76)-11,0-02-340-280-4х28 | 170 | Ф4 | 11000 | 76 | 186 | 28 | 4 | 340 | 280 | Добавить в корзину |
| RAD-ОГКф(76)-12,0-02-340-280-6х28 | 195 | Ф5 | 12000 | 76 | 196 | 28 | 6 | 340 | 280 | Добавить в корзину |
