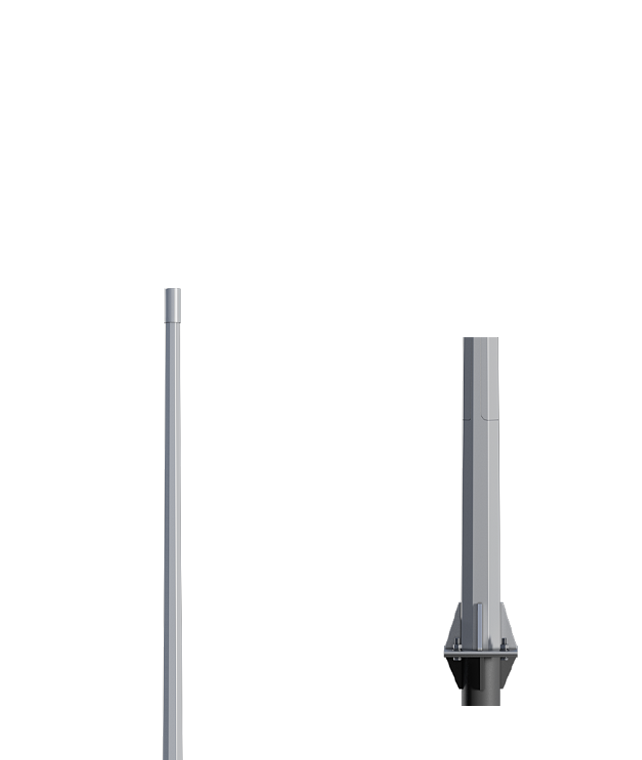

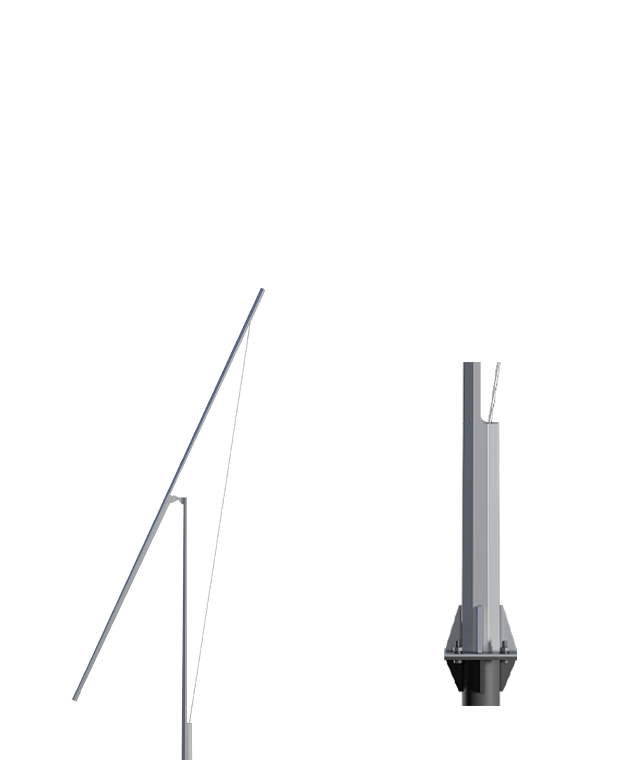

Опоры граненые конические складные с квадратным фланцем ОГКСкк

Складные опоры предназначены для установки в местах с ограниченным доступом к осветительной установке, таких, как горнолыжные трассы, лесопарковые зоны, сортировочные станции, железнодорожные развязки и перроны, а также для освещения жилых кварталов, пешеходных аллей, бульваров, парковок, спортивных площадок и пр. Граненые конические фланцевые опоры серии ОГКСкк монтируются на предварительно установленный в котлован и забетонированный фундаментный блок (закладную деталь), соединяются с подготовленным основанием с помощью шпилек или болтов. Подвод питающего кабеля может осуществляться только подземным путем. Для удобства монтажа в нижней надземной части изготавливается ревизионный лючок обслуживания. Опоры данной серии могут испытывать повышенную нагрузку в верхней части конструкции, поэтому проектируются всегда индивидуально, с учетом климатических особенностей места установки и нагрузки от осветительных приборов.

ВНИМАНИЕ: не допускается использование опор данной серии в качестве силовых конструкций!

Модификации Расшифровка артикула Оставить заявку Пример маркировки: ОГКСкк(76)-6,0-02-270-200-4х24-ц ОГКСкк – опора граненая коническая складная фланцевая (квадратный фланец) 76 – верхний диаметр опоры 6,0 – габаритная высота опоры 02 – внутренний способ подвода питающего кабеля (воздушный подвод питающего кабеля в опорах данного вида не допускается) 270 – габаритный размер стыковочного фланца 200 – межцентровое расстояние отверстий стыковочного фланце 4 – количество отверстий стыковочного фланца 24 – диаметр отверстий стыковочного фланца ц – покрытие методом горячего цинкования по ГОСТ 9.307-2021. по – покрытие методом порошкового окрашивания по ГОСТ цпо – покрытие методом горячего цинкования + порошковое
Название	Параметры опоры
	Масса	Ф	H	D1	D2	d	n	A	B
RAD-ОГКСкк(76)-6,0-02-270-200-4х24-ц	63	Ф4	6000	76	140	24	4	270	200	Добавить в корзину
RAD-ОГКСкк(76)-8,0-02-270-200-4х24-ц	117	Ф4	8000	76	160	24	4	270	200	Добавить в корзину
RAD-ОГКСкк(76)-10,0-02-320-250-4х28-ц	162	Ф4	10000	76	190	28	4	320	250	Добавить в корзину
RAD-ОГКСкк(76)-12,0-02-320-250-4х28-ц	221	Ф4	12000	76	220	28	4	320	250	Добавить в корзину

Описание

О продукте

Опоры данной серии предназначены для утилитарного освещения любых объектов. На опоры устанавливаются кронштейны и переходники для крепления осветительных приборов. Категорически не допускается использование опор данной серии в качестве силовых конструкций.

Конструкция

Опоры данной серии изготавливаются из высококачественного стального проката – по ГОСТ 10704-81 от ведущих российских производителей. Марка стали выбирается в зависимости от климатического района эксплуатации и нагрузки на опору с учётом коэффициента запаса прочности, в соответствии с действующим СП 16.13330.2017.

Установка опор

Гранёные конические фланцевые опоры серии ОГКСкк монтируются на предварительно установленный в котлован и забетонированный фундаментный блок (закладную деталь). Фланцевые опоры соединяются с подготовленным основанием через крепежные отверстия с помощью шпилек или болтов.

Установка светового оборудования

На опоры ОГКСкк есть возможность установить практически любой вид светильника как на прямую, так и при помощи кронштейнов. В каждом случае (в зависимости от потребностей заказчика) разрабатывается индивидуальный способ подвода питающего кабеля к осветительному прибору.

Способ подвода питающего кабеля

Для опор этой серии подвод питающего кабеля может осуществляться только подземным (исполнения 02) путем. При подземном подводе кабеля к опоре, в её нижней надземной части изготавливается ревизионный лючок обслуживания.

Дополнительное описание

Складывающиеся опоры предназначены для установки в труднодоступных местах обслуживания, а также для освещения жилых кварталов, пешеходных аллей, бульваров, парковок, спортивных площадок и др. Складывающиеся опоры, предназначенные для освещения автомагистралей и автомобильных развязок, больших открытых пространств и территорий с ограниченным доступом к осветительной установке (таких как горнолыжные склоны, теннисные корты, железнодорожные развязки и перроны, сортировочные станции и пр.), подобно силовым опорам, должны испытывать высокую нагрузку в верхней части опоры и поэтому, рассчитываются всегда индивидуально на основании климатических особенностей места установки опор и с учётом нагрузки от осветительных приборов.

Файлы

Показать все

Чертежи

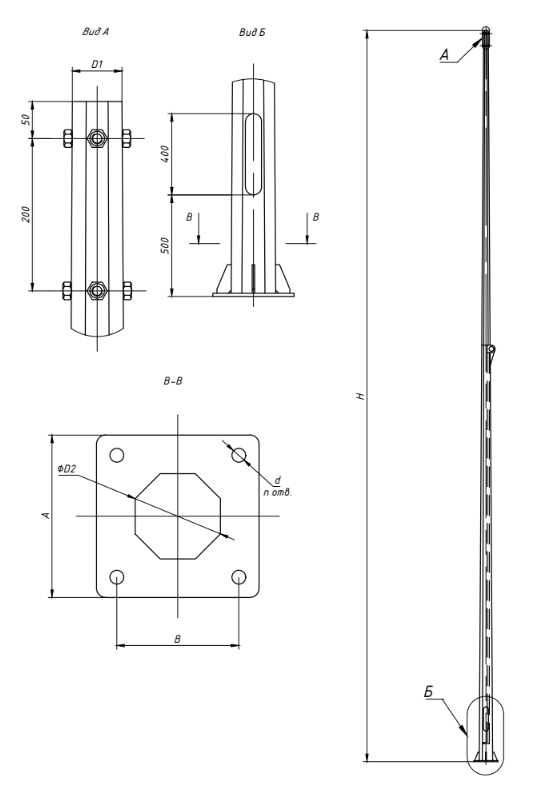

Габаритный чертеж ОГКСкк
