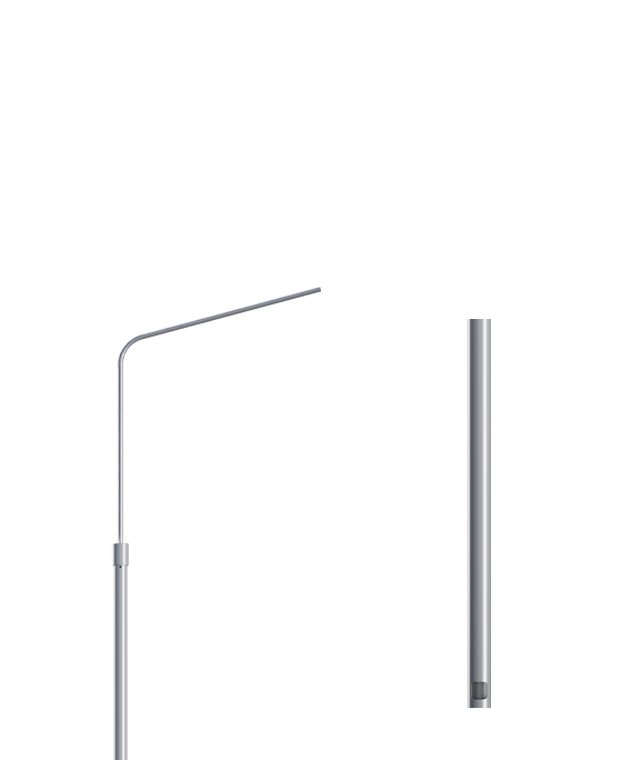

Силовые прямостоечные опоры применяются для освещения любых объектов городской инфраструктуры и установки большого количества массивных светильников, крупногабаритных рекламных знаков, подвеса проводов СИП и других конструкций. Опоры соответствуют требованиям устойчивости и прочности при воздействии нормальной боковой статической нагрузки. Подвод питающего кабеля возможен как воздушным, так и подземным путем. Допустимая нагрузка при воздушной прокладке кабеля от 300 до 1300 кг. Возможно увеличение максимальной нагрузки по индивидуальному запросу.

Модификации Расшифровка артикула Оставить заявку Пример маркировки: ОТСп-1300-9,0-2,0-01-ц ОТСп – опора трубчатая силовая прямостоечная 1300 - максимальное горизонтальное усилие в верхней точке опоры 9,0 – высота надземной части опоры 2,0 – высота подземной части опоры 01 - воздушный способ подвода питающего кабеля (02 – внутренний, в данном исполнении, масса указанной опоры увеличивается на 5 кг) ц - покрытие методом горячего цинкования по ГОСТ 9.307-2021.
Название	Параметры опоры
	Масса	H	H1	H2	H3	D1	D2	Нагрузка
RAD ОТСп-300-8,5-2,0-01-ц	264	8500	4000	5000	2000	219	159	300	Добавить в корзину
RAD ОТСп-300-9,0-2,0-01-ц	273	9000	4000	5500	2000	219	159	300	Добавить в корзину
RAD ОТСп-400-8,5-2,0-01-ц	319	8500	4000	5000	2000	219	168	400	Добавить в корзину
RAD ОТСп-400-9,0-2,0-01-ц	331	9000	4000	5500	2000	219	168	400	Добавить в корзину
RAD ОТСп-700-8,5-2,0-01-ц	402	8500	4000	5000	2000	273	219	700	Добавить в корзину
RAD ОТСп-700-9,0-2,0-01-ц	418	9000	4000	5500	2000	273	219	700	Добавить в корзину
RAD ОТСп-1000-8,5-2,0-01-ц	451	8500	4000	5000	2000	325	219	1000	Добавить в корзину
RAD ОТСп-1000-9,0-2,0-01-ц	467	9000	4000	5500	2000	325	219	1000	Добавить в корзину
RAD ОТСп-1300-8,5-2,0-01-ц	537	8500	4000	5000	2000	377	273	1300	Добавить в корзину

Описание

О продукте

Опоры данной серии предназначены для освещения любых объектов инфраструктуры с установкой кронштейнов для большого количества массивных светильников, подвеса проводов СИП, установки крупногабаритных рекламных знаков и других конструкций. Опоры соответствуют требованиям устойчивости и прочности при воздействии нормальной боковой статической нагрузки.

Конструкция

Опоры данной серии изготавливаются из высококачественного стального трубного проката – по ГОСТ 10704-81 от ведущих российских производителей. Марка стали выбирается в зависимости от климатического района эксплуатации и нагрузки на опору с учётом коэффициента запаса прочности, в соответствии с действующим СП 16.13330.2017.

Покрытие

Антикоррозийное покрытие наносится методом горячего цинкования в соответствии с ГОСТ 9.307-2021, что обеспечивает сохранность изделия в течении 25-30 лет эксплуатации. Опора может быть обработана декоративным лакокрасочным покрытием (либо порошковой покраской, по желанию заказчика) в соответствии с требованиями действующего ГОСТ 9.032-74. Базовое исполнение опоры НЕ ПОДРАЗУМЕВАЕТ слоя декоративного покрытия.

Установка опор

Трубчатые опоры серии ОТСп предназначены для установки в грунт, с монтажом на опору кронштейнов под различные виды светильников или парковых светильников различных производителей и модификаций.

Установка светового оборудования

На опоры ОТСп есть возможность установить практически любой вид светильника как на прямую, так и при помощи кронштейнов. В каждом случае (в зависимости от потребностей заказчика) разрабатывается индивидуальный способ подвода питающего кабеля к осветительному прибору.

Способ подвода питающего кабеля

Для опор этой серии подвод питающего кабеля может осуществляться как воздушным (исполнение 01) с нагрузкой Р от 300 до 1300 кг. (возможно и увеличить максимальную нагрузку, но каждый такой проект всегда рассчитывается индивидуально), так и подземным (исполнения 02) путем. При подземном подводе кабеля к опоре, в её нижней надземной части изготавливается ревизионный лючок обслуживания.

Файлы

Показать все

Чертежи

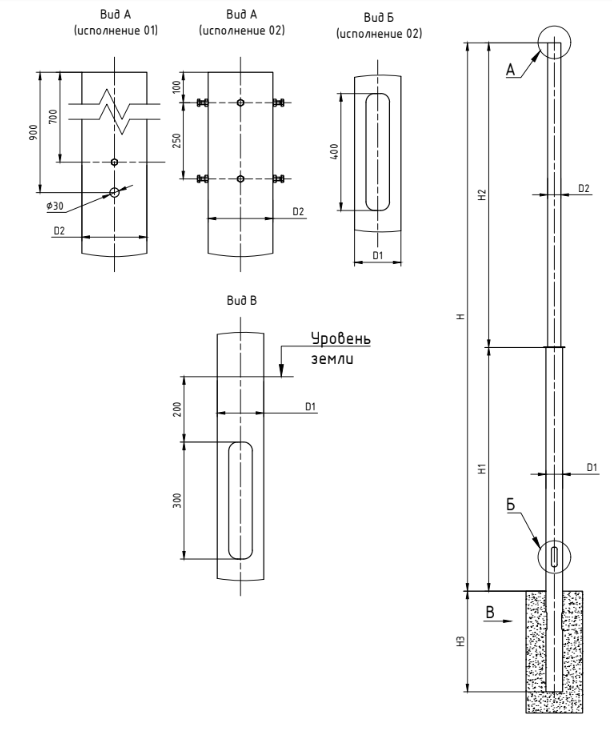

Габаритный чертеж ОТСп

PDF

Индивидуальное решение

Мы постоянно расширяем ассортимент, чтобы с помощью светильников RADUGA™ наши клиенты и партнеры могли найти решение даже самых сложных и нестандартных задач
