7 июня 2024
Протокол DMX открывает безграничные возможности для создания динамических и быстро меняющихся световых эффектов. Этот тип протокола исторически используется в основном в развлекательном освещении и не так широко применяется дизайнерами архитектурного освещения, в отличие от более распространенного протокола управления яркостью DALI. Между тем DMX обладает более широким набор функций управления для создания впечатляющих световых картин, так как одна линия DMX512 вмещает 512 каналов. То есть один провод DMX512 эквивалентен 512 проводам аналогового интерфейса 0-10 В, что само по себе уже много говорит о возможностях управления.
Профессиональные дизайнеры освещения используют DMX для создания крупномасштабных схем внутреннего и наружного освещения, синхронизации сложных элементов управления яркостью, переключением и настройкой цвета на сотнях светильников.
Подробнее о различных проколах управления освещением читайте в нашей статье Системы управления освещением: что нужно знать пользователям?
Считается, что создание системы управления освещением на основе протокола DMX намного сложнее, чем при использовании DALI. Однако на самом деле управлять сетью DMX достаточно легко. Для этого требуется лишь соблюдение нескольких важных правил и рекомендаций.
Сюда входит любая комбинация светодиодных драйверов, совместимых с DMX. Эти три активных компонента в сети DMX должны быть сертифицированы DMX:
Светильники
Усилители сигнала
Контроллеры
Также крайне важно выбрать правильный тип кабеля, чтобы сеть установки успешно работала. Передача сигнала DMX идентична передаче RS485: высокочастотные цифровые сигналы DMX передаются как сбалансированная пара положительных и отрицательных зеркальных изображений. Это делается для того, чтобы помехи от высоковольтных сетевых кабелей уменьшались, когда положительная и отрицательная версии сигнала объединяются на приемнике (см. Рисунок 1).

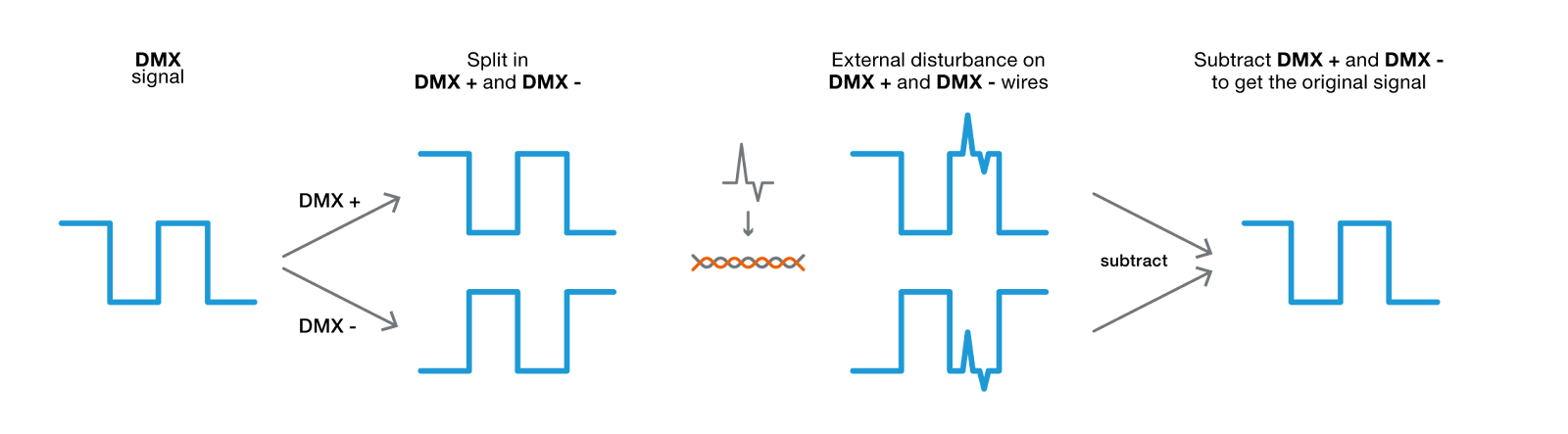

Рисунок 1. В протоколе DMX используется экранированная витая пара для устранения влияния внешних помех
Как и сигналы RS485, сигналы DMX основаны на использовании экранированной витой пары для обеспечения помехоустойчивости. Этот кабель может иметь маркировку, указывающую на его совместимость с системами DMX. В целом, любой кабель, сертифицированный для сетей RS485, подходит и для сети DMX: и кабель DMX, и кабель RS485 будут иметь тип экранированной витой пары.
Использование любых других типов кабелей для сигналов DMX, скорее всего, приведет к проблемам с надежностью или производительностью. Эти помехи влияют на целостность сигнала и приводят к нежелательным эффектам, таким как видимое мерцание, нестабильная работа и медленная или неправильная реакция на команды.
Сеть DMX может подключить до 512 приборов к одному контроллеру. Эта пропускная способность сети обеспечивается присвоением каждому прибору уникального адреса. В одной сети можно назначить 512 адресов. Весь трафик данных передается всем узлам, и каждый узел воздействует только на свою адресуемую часть данных.
Протокол сообщений передает сигнал 0–5 В по кабелю, который подключается к узлам (светильникам). Сопротивление кабеля снижает электрический сигнал. Это означает, что один передатчик не может доставить сильный сигнал на всю сеть из 512 адресов.
Спецификации DMX требуют установки усилителя сигнала для каждых 32 приборов. Таким образом, сеть DMX, содержащая максимальное количество узлов (512), потребует как минимум 16 усилителей сигнала.
Усилители сигнала часто не включаются в спецификацию из-за их стоимости и дополнительных шагов по установке. Это серьезная ошибка, так как отсутствие необходимых усилителей существенно ухудшает целостность сигнала, что приводит к сбоям связи или даже полному отказу системы.
Специалисты рекомендуют использовать усилитель сигнала на каждые 25 светильников, а не 32 как можно довольно часто услышать. Это позволяет обеспечить большую гибкость для пользователя и некоторый запас на случай добавления приборов в какой-либо участок сети.
В динамической подсветке Канавинского моста в Нижнем Новгороде запрограммировано 8 различных сценариев для будних и праздничных дней. В проекте задействовано 672 линейных RGBW светильника RADUGA STRIA-36 с управлением по DMX для заливающего динамического освещения.
Наиболее дорогими частями системы DMX, которые привлекают наибольшее внимание проектировщиков и монтажников, являются панель управления и светильники. Как показывает практика, большинство проблем возникает из-за невнимания к двум очень маленьким и недорогим компонентам: согласующему резистору и устройству защиты от перенапряжения.
Согласно спецификациям DMX, для соединения между положительными и отрицательными клеммами узла на дальнем конце кабеля, идущего от панели управления DMX, требуется согласующий резистор сопротивлением 120 Ом (см. Рисунок 2).
Рисунок 2 – Подключение согласующего резистора в конечном узле сети DMX
Идеально спроектированная и установленная сеть DMX может выйти из строя из-за отсутствия этого простого устройства, которое стоит около 20 рублей. Без этого сеть может страдать от искажений и шума, вызванных сигналами, которые отражаются обратно в сеть от самого дальнего прибора.
Отсутствие согласующего резистора приведет к сбоям в работе во время установки. Отказ сети также может произойти в любой момент после того, как установка подверглась перенапряжению сети, вызванному ударом молнии или другими причинами.
Устройства защиты от перенапряжения
Устройства защиты от перенапряжения (УЗИП, в английском — Surge Protection Device, или SPD) — еще одно необходимое, но часто упускаемое из виду устройство. Устройство защищает входную линию напряжения в системе DMX. Система защищена только в том случае, если защищена линия управления, однако такая защита обычно не входит в спецификацию.
Важно: хотя линия входного напряжения обычно может работать при напряжении 48 В, линия управления работает при напряжении 0–5 В, поэтому одно и то же защитное устройство не подходит для обеих линий.
В современных блоках питания, как правило, уже предусмотрена защита от импульсных помех. Защита на 6 кВ встречается в 80 % устройств, на 10 кВ — только в более дорогих аналогах. Если говорить о защите на 20 кВ, то это уже отдельный прибор, входящий в дополнительную комплектацию. Выбор конкретного устройства и уровня защиты зависит от требований проекта или условий эксплуатации.
Читайте подробнее об импульсных помехах и перенапряжениях в нашей статье Защита светильников от импульсных помех
Электрические и логические правила, охватывающие сеть DMX, просты и понятны. Однако фактическая компоновка более сложна при установке внутри уже существующей конструкции. Поэтому важно составлять графический план или карту прокладки кабелей перед установкой светильников.
Во-первых, оптимальную прокладку кабеля легче отследить за на карте, а не в физическом пространстве. План прокладки позволяет установщику минимизировать длину и, следовательно, стоимость кабеля.
Во-вторых, карта позволяет вести учет количества установленных устройств и планировать точную установку усилителей сигнала. Подсчитать устройства, изображенные на карте, гораздо проще, чем отыскивать их в уже смонтированной системе.
Заказчик выбирает DMX в архитектурном освещении для создания сложных динамических эффектов, включающих настройку цвета и быстрые переходы. Если же схема освещения требует только простого регулирования яркости, то DALI или даже 0–10 В будут более оптимальным выбором протокола управления.
Имеет смысл выбирать системные компоненты, поддерживающие все возможности, которые может предложить DMX. Даже если эти возможности изначально не заложены в проект, программируемость системы DMX дает пользователю свободу изменять световые
На фото: динамическое архитектурное освещение Центрального рынка на Маросейке в Москве с применением RGBW прожекторов RADUGA Signum-18. Управление по DMX обеспечивает плавную смену цветов.
Работая с протоколом DMX, вы получаете
— Четыре (RGB+W) полностью программируемых светодиодных выхода (канала?) постоянного тока класса 2, обеспечивающие ток до 1,4 А на канал и общий ток до 3,4 А для сложной настройки цвета.
— Возможность естественного затемнения, включая плавное изменение яркости. Работа без мерцания.
— Оптически изолированный интерфейс DMX для повышения устойчивости к скачкам напряжения. Встроенная изоляция также снижает риск повреждения из-за случайного неправильного подключения.
— Каждый выход программируется с шагом 1 мА через терминал DMX и фирменное программное обеспечение.
Производители светильников и проектировщики систем освещения хорошо знакомы с протоколом DALI, но именно DMX позволяет создавать захватывающие, запоминающиеся и яркие световые эффекты и представления, поэтому популярность этого протокола только набирает обороты. Работа сети DMX подчиняется четкому и ограниченному набору правил. Соблюдая пять вышеуказанных шагов, каждый производитель и проектировщик может быть уверен в успешном создании и дальнейшей работе системы управления освещением DMX для своих заказчиков.
Специалисты нашей компании всегда готовы оказать дополнительную помощь, если у вас есть вопросы по созданию, настройке и работе систем управления освещением.
